コンプレッサーを2台連結。エア不足対策に
FMC フジマック コンプレッサー連結ジョイント「ガチャコン」は、コンプレッサー同士のタンクを接続することでエア容量を増やし、安定したエア供給を実現するコンプレッサージョイントシステムです。
エア工具使用時に起こりやすいエア不足や圧力低下の対策として活用できます。
エア工具使用時に起こりやすいエア不足や圧力低下の対策として活用できます。
コンプレッサー2台連結 エア不足対策 最大使用圧力4.67MPa MAX / HIKOKI対応
コンプレッサーを連結してエア供給を安定
タンク同士をホースで接続することで、2台のコンプレッサーを1つのエア源として使用可能になります。
エア容量を増やすことで、エア工具使用時の圧力低下を抑え、作業環境の安定に役立ちます。
タンク同士をホースで接続することで、2台のコンプレッサーを1つのエア源として使用可能になります。
エア容量を増やすことで、エア工具使用時の圧力低下を抑え、作業環境の安定に役立ちます。
最大使用圧力4.67MPa
最大使用圧力4.67MPaに対応した高耐圧仕様。
現場での使用を想定したコンプレッサー連結ジョイントです。
最大使用圧力4.67MPaに対応した高耐圧仕様。
現場での使用を想定したコンプレッサー連結ジョイントです。
品番別仕様
| 品番 | 接続仕様 | セット内容 | 対応コンプレッサー |
|---|---|---|---|
| CJS-2MM | MAX → MAX | 連結ホース2m MAX社製用ソケット ×2 |
MAX社製コンプレッサー |

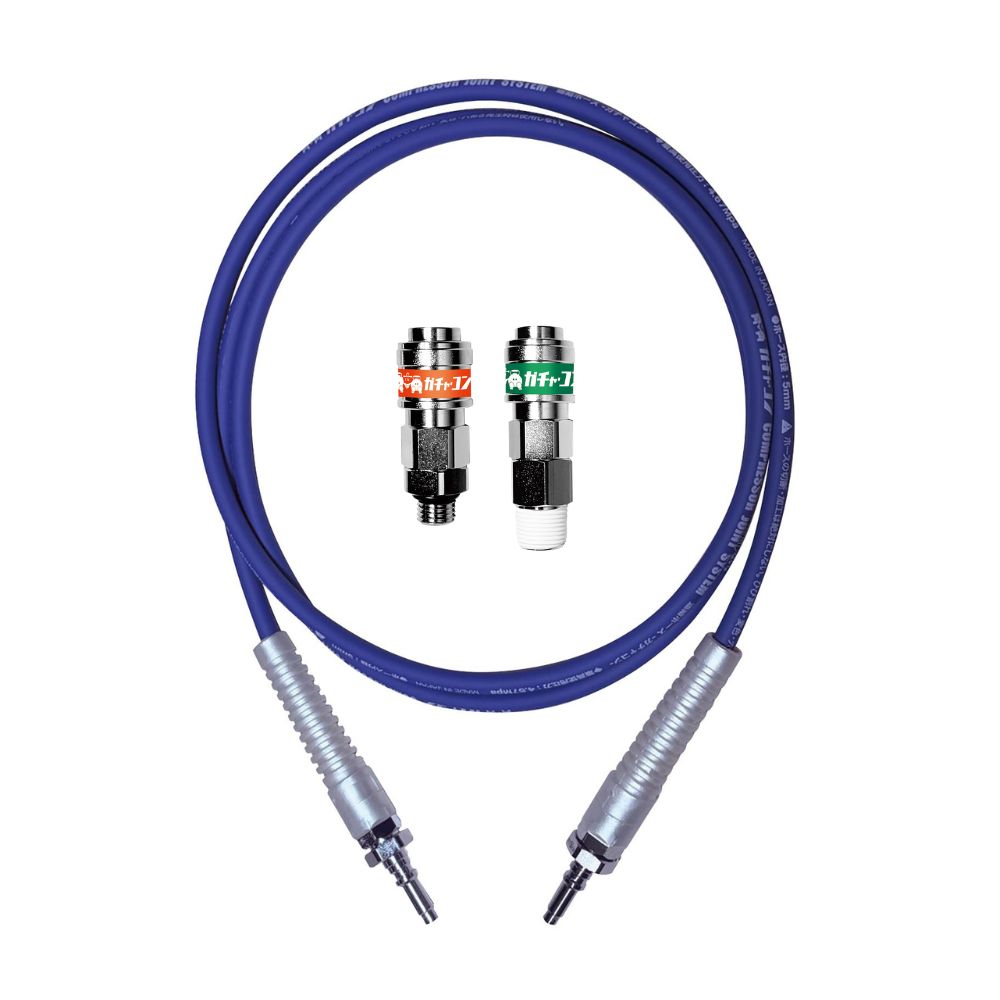

| CJS-2MH | MAX → HIKOKI | 連結ホース2m MAX社製用ソケット ×1 HIKOKI社製用ソケット ×1 |
MAX社製コンプレッサー HIKOKI社製コンプレッサー |
| CJS-2HH | HIKOKI → HIKOKI | 連結ホース2m HIKOKI社製用ソケット ×2 |
HIKOKI社製コンプレッサー |
使用メリット
- コンプレッサーのタンク容量を実質的に増加
- エア工具の連続使用が安定
- 作業中の圧力低下を防止
- MAX / HIKOKI混在現場でも使用可能
コンプレッサーの連結について
棟上げや剛床工法（根太レス）の現場では、75mmや90mmの長い釘を連続して打ち込むためエアーの消費が早くなります。タンク内圧力が2.0MPaを下回ると釘が浮いてくる場合があります。
そのためエアーが再充填されるまで待ち時間が発生します。待ち時間を減らし、効率よく作業を進めるためにコンプレッサー連結が有効となります。
棟上げや剛床工法（根太レス）の現場では、75mmや90mmの長い釘を連続して打ち込むためエアーの消費が早くなります。タンク内圧力が2.0MPaを下回ると釘が浮いてくる場合があります。
そのためエアーが再充填されるまで待ち時間が発生します。待ち時間を減らし、効率よく作業を進めるためにコンプレッサー連結が有効となります。
剛床工法（根太レス）とは
根太工法は梁の上に根太という角材を並べ、その上に12mm〜15mm程度の合板を張る手法です。
剛床工法は梁の上に24mm〜28mmの厚い合板を打ち付ける工法です。
剛床工法は短納期が求められる現代の建築に適した工法で、厚い合板に太い釘を打ち込むためエアー消費量が多くなります。
根太工法は梁の上に根太という角材を並べ、その上に12mm〜15mm程度の合板を張る手法です。
剛床工法は梁の上に24mm〜28mmの厚い合板を打ち付ける工法です。
剛床工法は短納期が求められる現代の建築に適した工法で、厚い合板に太い釘を打ち込むためエアー消費量が多くなります。
連結するとどのぐらい違うか
【計算条件】タンク容量11L / タンク内圧4.4MPa / 吐出量98L/分 / 消費量2.4L/本 / 釘打ち速度2本/秒。
200本ごとに100秒のインターバルを設定。
※本グラフは理論値です。実際の使用環境や電源条件などにより数値が異なる場合があります。
【計算条件】タンク容量11L / タンク内圧4.4MPa / 吐出量98L/分 / 消費量2.4L/本 / 釘打ち速度2本/秒。
200本ごとに100秒のインターバルを設定。
※本グラフは理論値です。実際の使用環境や電源条件などにより数値が異なる場合があります。
取出し口同士で連結する場合との比較
逆止弁と補助ホースを使用し、エアーの取出し口同士で連結する方法があります。
手軽で比較的安価に導入できますが、デメリットもあります。
逆止弁と補助ホースを使用し、エアーの取出し口同士で連結する方法があります。
手軽で比較的安価に導入できますが、デメリットもあります。
ガチャコンは他社品と何が違うのか
一般的に販売されているメーカー純正の連結キットは同一メーカー同士の接続を前提としています。
これは連結口のネジ径やプラグ形状が各社で異なるためです。
MAX社：M12 左ネジ
HiKOKI社 / マキタ社：R3/8 左ネジ
ガチャコンはこの規格の違いに対応した専用ソケットを採用。
MAX社とHiKOKI社の混在連結にも対応し、柔軟な運用を可能にしています。
純正セットと比較して導入コストを抑えやすい構成です。
一般的に販売されているメーカー純正の連結キットは同一メーカー同士の接続を前提としています。
これは連結口のネジ径やプラグ形状が各社で異なるためです。
MAX社：M12 左ネジ
HiKOKI社 / マキタ社：R3/8 左ネジ
ガチャコンはこの規格の違いに対応した専用ソケットを採用。
MAX社とHiKOKI社の混在連結にも対応し、柔軟な運用を可能にしています。
純正セットと比較して導入コストを抑えやすい構成です。
重要仕様まとめ
商品名：FMC フジマック コンプレッサー連結ジョイント ガチャコン
最大使用圧力：4.67MPa
用途：コンプレッサー連結によるエア容量増加
対応メーカー：MAX / HIKOKI
品番：CJS-2MM / CJS-2MH / CJS-2HH
連結ホース：2m
商品名：FMC フジマック コンプレッサー連結ジョイント ガチャコン
最大使用圧力：4.67MPa
用途：コンプレッサー連結によるエア容量増加
対応メーカー：MAX / HIKOKI
品番：CJS-2MM / CJS-2MH / CJS-2HH
連結ホース：2m
