高輝度グリーンレーザー墨出器
水平・垂直・直角・地墨まで。屋外対応のグリーンレーザー。
建築・設備・内装などの現場で、水平・垂直方向の基準出しや直角確認、床面の地墨確認に使用するレーザー墨出器です。2方向たち、水平ライン、地墨点、鉛直を照射します。

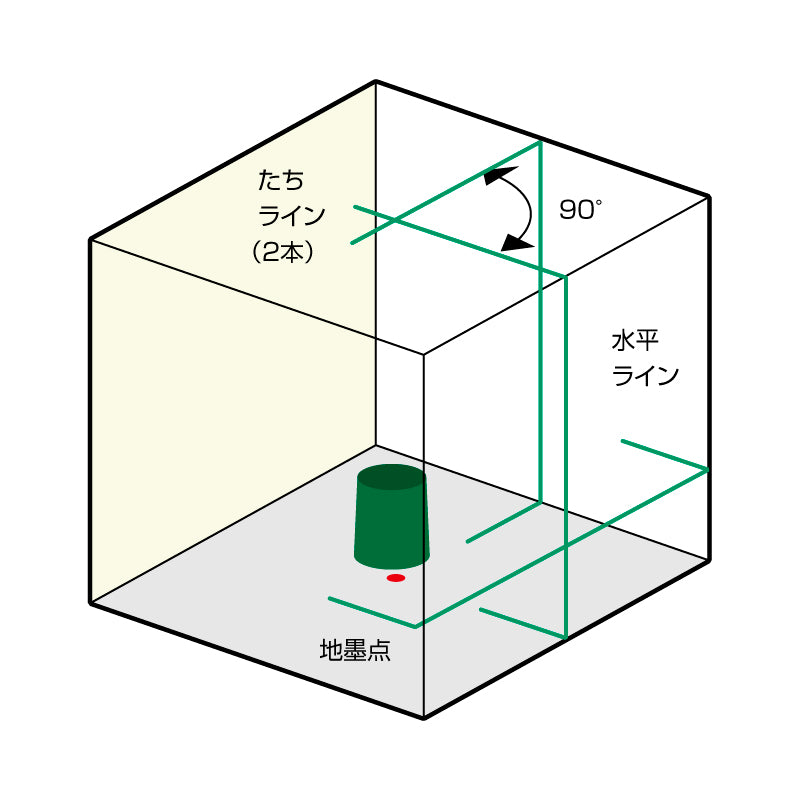

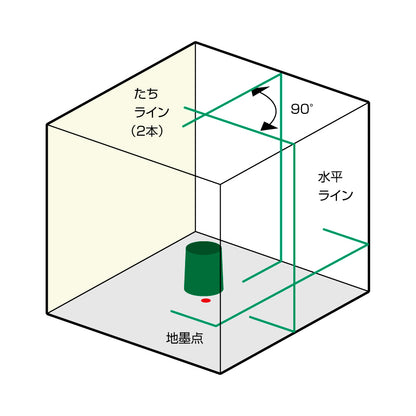

2方向たち・水平ライン・地墨点・鉛直
壁面の縦方向の基準、水平ラインによる施工位置の確認、床面の地墨点、鉛直方向の確認に使用できます。水平・垂直・直角・床面位置など、複数の基準を確認する墨出し作業に対応します。
高輝度グリーンレーザーで基準ラインを確認
ライン光源には515nmの緑色レーザー、地墨には650nmの赤色レーザーを使用します。精度は±1mm/10m、直角精度は90°±0.012°です。
| 精度 | ±1mm/10m |
|---|---|
| 直角精度 | 90°±0.012° |
| ライン幅 | 約2mm/5m ※目安です。周辺環境によって異なることがあります。 |
磁気制動方式・自動補正範囲約±2.5°
制動方式は磁気制動方式。自動補正範囲は約±2.5°です。
本体の傾きが約±2.5°になるとレーザー光が点滅します。設置状態を確認しながら水平・垂直の基準ラインを使って位置決めを行う場面で使用できます。
屋内約10m、受光器使用時は屋外約25m
作業範囲は屋内モード約10m。受光器を使用する屋外モードでは約25mです。専用レシーバーの使用範囲は約1.5m~25m。受光器LRV-4GDと三脚LEC-5BKが必要な場合はATL-46RGRSAが選択できます。

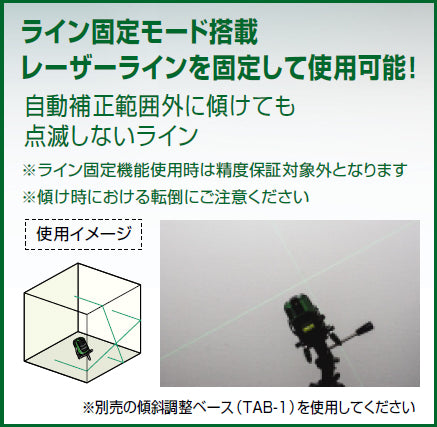

ライン固定モードで傾斜ラインを使用
ライン固定モードを備えています。傾斜を持たせたレーザーラインを使用する場合は、別売の傾斜調整ベースTAB-1をご使用ください。
360°回転・全周にわたって微調整
本体回転範囲は360°。全周にわたって微調整できます。設置後に照射ラインを目的の施工位置や基準位置へ合わせる際に、本体の向きを細かく調整できます。
充電池・乾電池・ACアダプターに対応
電源はリチウムイオン充電池、単3アルカリ乾電池4本、ACアダプターに対応。全点灯時の電池寿命は乾電池で約2時間、リチウムイオン充電池で約6時間です。
屋外対応・防塵防滴IP54
ATL-46RGは屋外対応です。防塵・防滴性能はIP54。動作温度範囲は-10℃~+40℃です。本体寸法は122×115×195mm、製品重量は約0.97kg(電池含む)です。
標準付属品
- 収納ケース
- レーザーゴーグル GLG1
- リチウムイオン充電池 LTB-3H
- 充電器とACアダプター
- 単3形アルカリ乾電池×4本(モニター用)
- ゴムキャップ×3
※ゴムキャップは、滑りやすい現場や内装床材を傷つけるおそれがある場合にご使用ください。
本体のみ/受光器・三脚セットから選択
| 品番 | セット内容 |
|---|---|

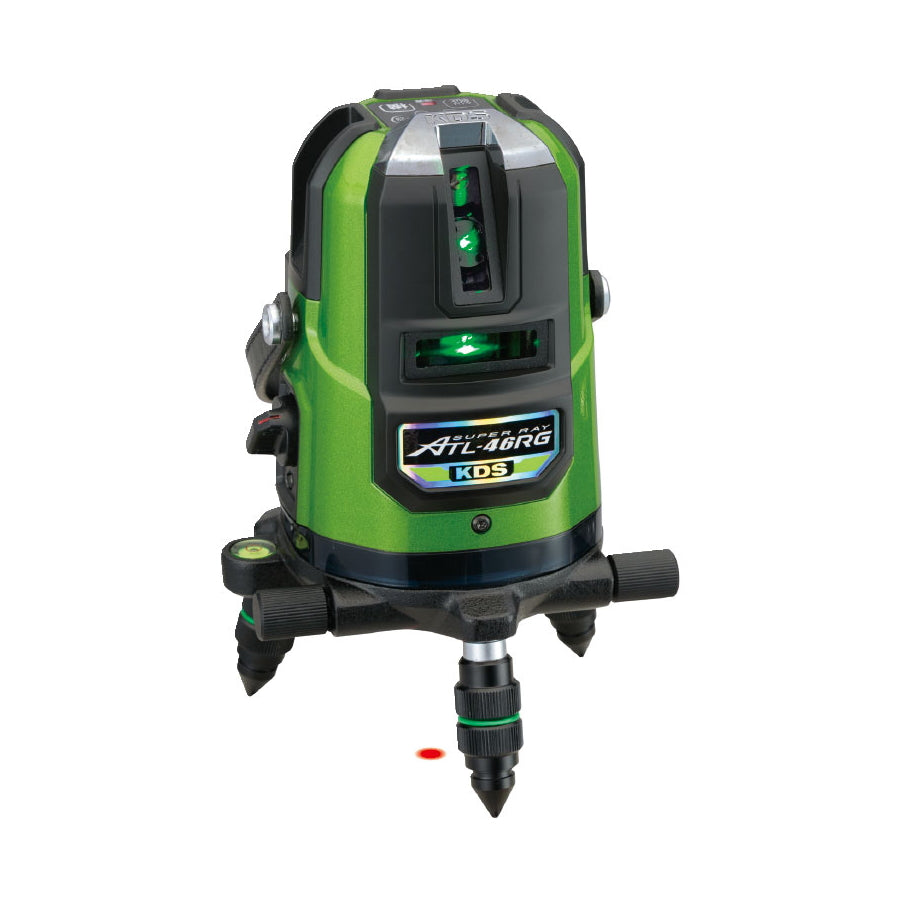

| ATL-46RG | 本体のみ JAN:4954183166342 |

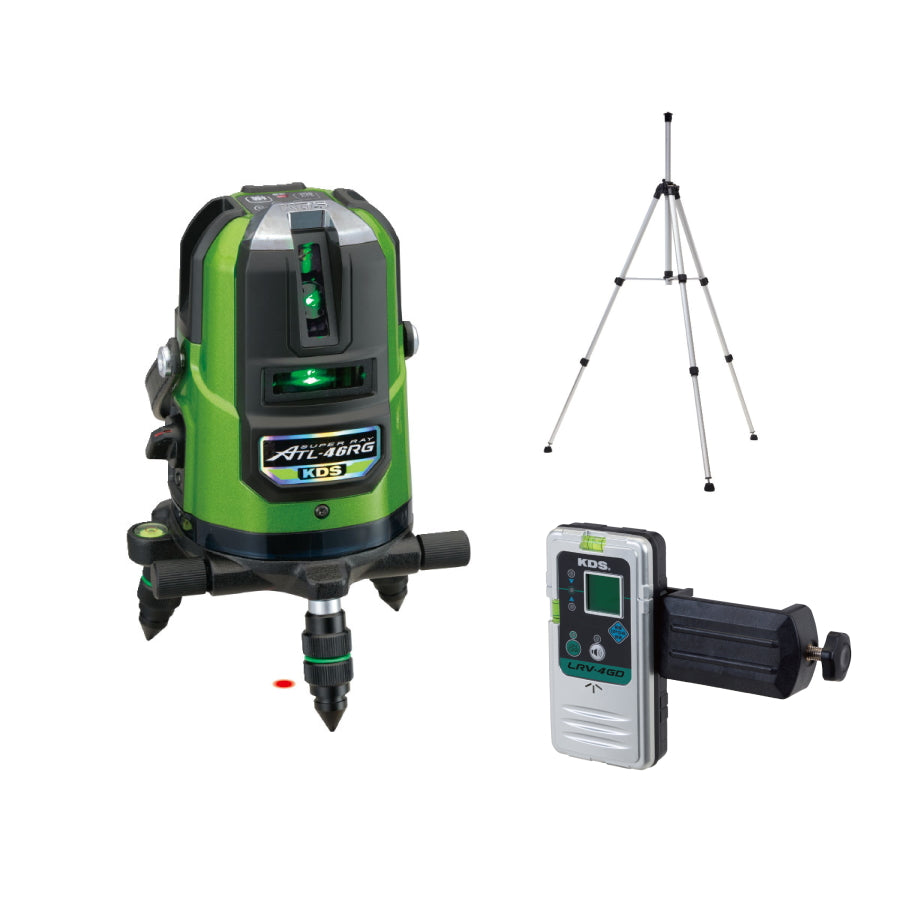

| ATL-46RGRSA | 本体+受光器 LRV-4GD+三脚 LEC-5BK JAN:4954183166359 |
商品仕様
| レーザー光 | 2方向たち/水平ライン/地墨点/鉛直 |
|---|---|
| 光源 | 可視光半導体レーザー |
| 波長 | ライン:515nm(緑色) 地墨:650nm(赤色) |
| 光出力 | 1mW以下 |
| レーザークラス | 2(JIS C 6802:2014) |
| 精度 | ±1mm/10m |
| 直角精度 | 90°±0.012° |
| 制動方式 | 磁気制動方式 |
| 自動補正範囲 | 約±2.5° |
| 傾斜アラーム | 約±2.5°でレーザー光点滅 |
| 本体回転範囲 | 360°、全周にわたって微調整可 |
| 作業範囲 | 屋内モード:約10m 屋外モード:約25m(受光器使用時) |
| 専用レシーバー | 約1.5m~25m |
| 電源 | リチウムイオン充電池 単3アルカリ乾電池4本 ACアダプター |
| 電池寿命 | 乾電池:約2時間 リチウムイオン充電池:約6時間 |
| 本体寸法 | 122×115×195mm |
| 製品重量 | 約0.97kg(電池含む) |
| 屋外対応 | 対応 |
| 防塵・防滴 | IP54 |
| 動作温度範囲 | -10℃~+40℃ |
| 補償 | 盗難・火災補償付(購入日から1年間) |
ご購入前にご確認ください
レーザー製品はレーザークラス2(JIS C 6802:2014)です。
ライン幅約2mm/5mは目安です。周辺環境によって異なることがあります。
ライン固定モード使用時は、別売の傾斜調整ベースTAB-1をご使用ください。
受光器LRV-4GDおよび三脚LEC-5BKはATL-46RGRSAに含まれます。
重要仕様まとめ
レーザー光:2方向たち/水平ライン/地墨点/鉛直
ライン:515nm(緑色)
地墨:650nm(赤色)
精度:±1mm/10m
直角精度:90°±0.012°
作業範囲:屋内約10m/受光器使用時屋外約25m
制動方式:磁気制動方式
防塵・防滴:IP54
本体寸法:122×115×195mm
製品重量:約0.97kg(電池含む)
