KDS ムラテックKDS 高輝度グリーンレーザー墨出器 ATL-66RG ATL-66RGRSA ATL-66RGTRC SET 4方向たち 水平 地墨 鉛直 屋外対応

KDS ムラテックKDS 高輝度グリーンレーザー墨出器 ATL-66RG ATL-66RGRSA ATL-66RGTRC SET 4方向たち 水平 地墨 鉛直 屋外対応

通常価格 ¥85,950 JPY
通常価格 セール価格 ¥85,950 JPY
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。

在庫品は通常当日〜5営業日で出荷|領収書発行可(詳細は下部FAQ)

まとめて選ぶほど、シンプルにお得。
カートに入れるだけで、割引は自動適用。
※2点以上で割引/最大5,000円
▶ 詳細を見る

高輝度グリーンレーザー墨出器

4方向たち・水平・地墨・鉛直まで。屋外対応のグリーンレーザー。

建築・設備・内装などの現場で、水平・垂直方向の基準出しや直角確認、床面・鉛直方向の位置確認に使用するレーザー墨出器です。4方向たち、水平ライン、地墨点、鉛直を照射します。

515nmグリーン 磁気制動方式 4方向たち 屋外対応 IP54

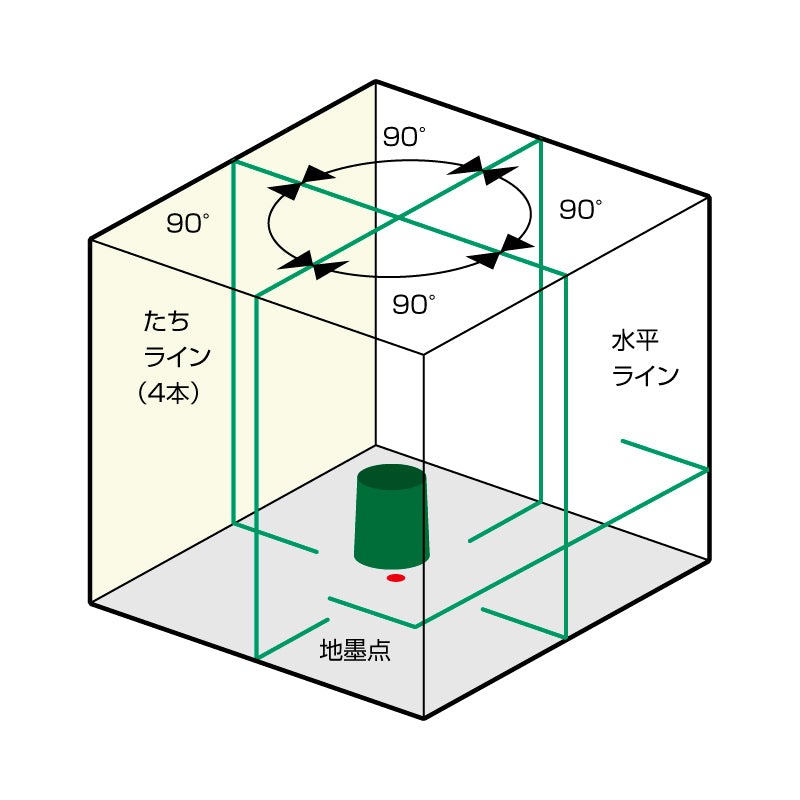

4方向たち・水平ライン・地墨点・鉛直

4方向たちラインでは複数方向の壁面などで縦方向の基準を確認できます。水平ラインでは高さや施工位置、地墨点では床面、鉛直では上下方向の基準確認に使用できます。水平・垂直・直角・床面位置など、複数の基準を確認する墨出し作業に対応します。

515nmの高輝度グリーンレーザー

ライン光源には515nmの緑色レーザー、地墨には650nmの赤色レーザーを使用します。精度は±1mm/10m、直角精度は90°±0.012°です。

精度 ±1mm/10m
直角精度 90°±0.012°
ライン幅 約2mm/5m
※目安です。周辺環境によって異なることがあります。

磁気制動方式・自動補正範囲約±2.5°

制動方式には磁気制動方式を採用。自動補正範囲は約±2.5°です。

本体の傾きが約±2.5°以上になると、レーザー光が点滅し、アラーム音で知らせます。設置後に傾きを確認しながら、水平・垂直の基準ラインを使って位置決めを行う場面で使用できます。

屋内約10m、受光器使用時は屋外約25m

作業範囲は屋内モード約10m。受光器を使用する屋外モードでは約25mです。専用レシーバーの使用範囲は約1.5m~25m。受光器LRV-4GDと三脚LEC-5BKが必要な場合はATL-66RGRSAが選択できます。

ライン固定モードで傾斜ラインを使用

ライン固定モードを備えています。傾斜を持たせたレーザーラインを使用する場合は、別売の傾斜調整ベースTAB-1をご使用ください。

360°回転・全周にわたって微調整

本体回転範囲は360°。全周にわたって微調整できます。設置後に照射方向を施工位置や基準位置へ合わせる際に、本体の向きを細かく調整できます。

充電池・乾電池・ACアダプターに対応

電源はリチウムイオン充電池、単3アルカリ乾電池4本、ACアダプターに対応。全点灯時の電池寿命は、乾電池で連続約1時間、リチウムイオン充電池で連続約3.5時間です。

屋外対応・防塵防滴IP54

ATL-66RGは屋外対応です。防塵・防滴性能はIP54。動作温度範囲は-10℃~+40℃です。本体寸法は122×115×195mm、製品重量は約0.97kg(電池含む)です。

標準付属品

  • 収納ケース
  • レーザーゴーグル GLG1
  • リチウムイオン充電池 LTB-3H
  • 充電器とACアダプター
  • 単3形アルカリ乾電池×4(モニター用)
  • ゴムキャップ×3

※ゴムキャップは、滑りやすい現場や内装床材を傷つけるおそれがある場合にご使用ください。

3種類のセットから選択

ATL-66RG本体の仕様は共通です。受光器・三脚、またはトラッキングベースの有無でセットを選択できます。

品番 セット内容

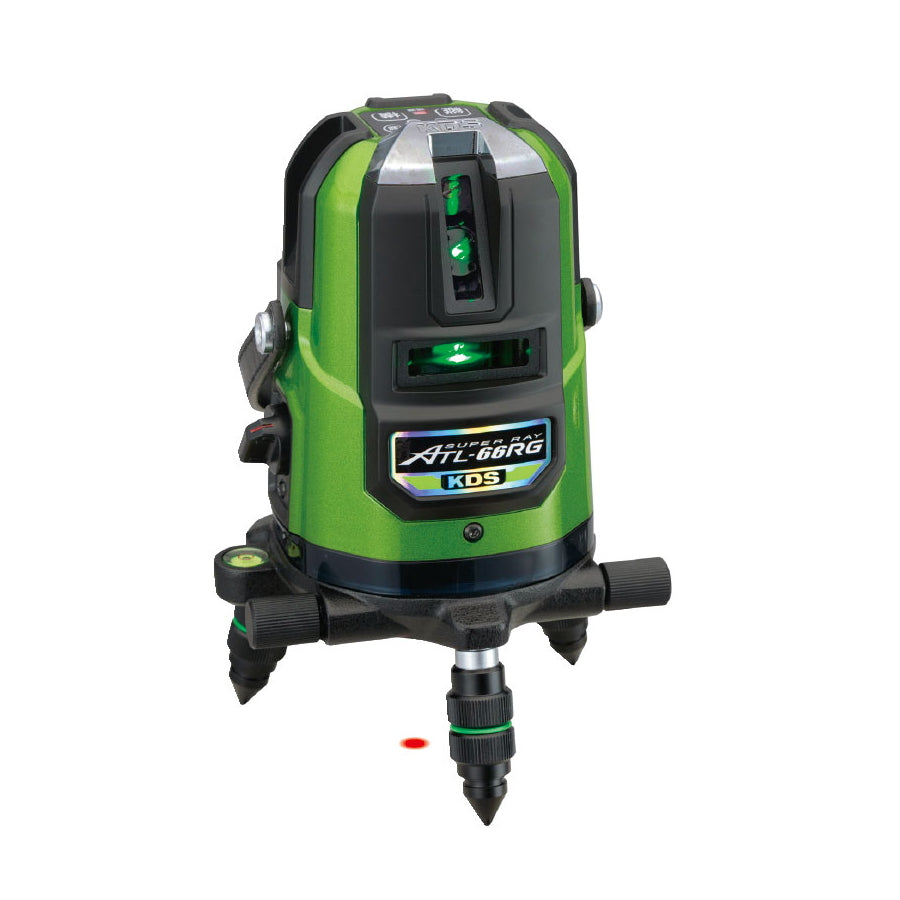

ATL-66RG 本体のみ
JAN:4954183166380

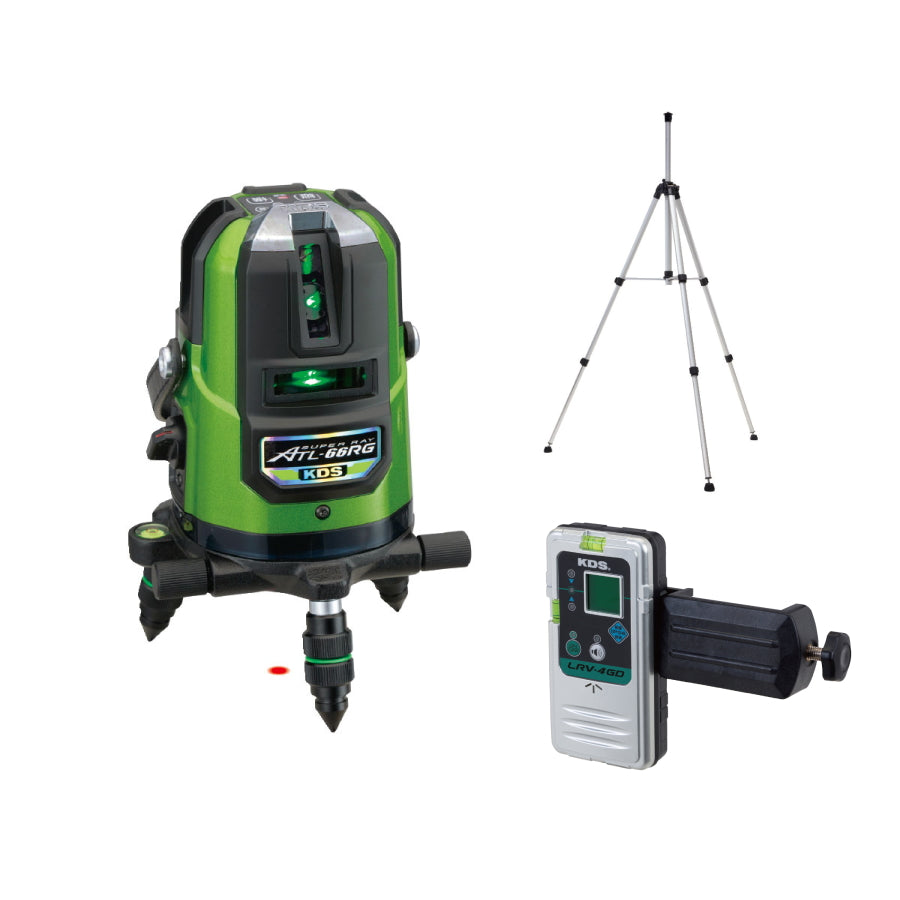

ATL-66RGRSA 本体+受光器 LRV-4GD+三脚 LEC-5BK
JAN:4954183166397

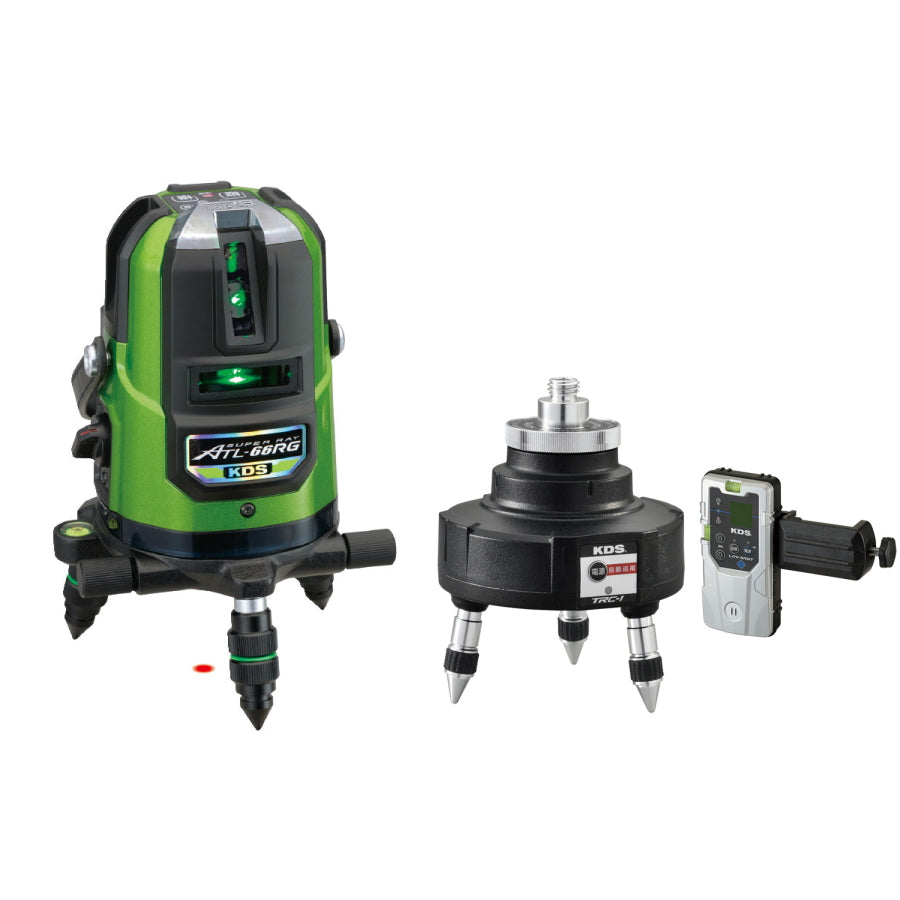

ATL-66RGTRC SET 本体+トラッキングベースセット TRC-1SET
JAN:4954183174712

商品仕様

レーザー光 4方向たち/水平ライン/地墨点/鉛直
光源 可視光半導体レーザー
波長 ライン:515nm(緑色)
地墨:650nm(赤色)
光出力 1mW以下
レーザークラス 2(JIS C 6802:2014)
精度 ±1mm/10m
直角精度 90°±0.012°
ライン幅 約2mm/5m(目安)
制動方式 磁気制動方式
自動補正範囲 約±2.5°
傾斜アラーム 約±2.5°以上でレーザー光点滅およびアラーム音
本体回転範囲 360°、全周にわたって微調整可
作業範囲 屋内モード:約10m
屋外モード:約25m(受光器使用時)
専用レシーバー 約1.5m~25m
電源 リチウムイオン充電池
単3アルカリ乾電池4本
ACアダプター
電池寿命 乾電池:連続約1時間
リチウムイオン充電池:連続約3.5時間
動作温度範囲 -10℃~+40℃
本体寸法 122×115×195mm
製品重量 約0.97kg(電池含む)
屋外対応 対応
防塵・防滴 IP54
補償 盗難・火災補償付(購入日から1年間)

ご購入前にご確認ください

レーザー製品はレーザークラス2(JIS C 6802:2014)です。

ライン幅約2mm/5mは目安です。周辺環境によって異なることがあります。

ライン固定モード使用時は、別売の傾斜調整ベースTAB-1をご使用ください。

受光器LRV-4GDおよび三脚LEC-5BKはATL-66RGRSAに含まれます。

トラッキングベースTRC-1SETはATL-66RGTRC SETに含まれます。

重要仕様まとめ

レーザー光:4方向たち/水平ライン/地墨点/鉛直
ライン:515nm(緑色)
地墨:650nm(赤色)
精度:±1mm/10m
直角精度:90°±0.012°
作業範囲:屋内約10m/受光器使用時屋外約25m
制動方式:磁気制動方式
防塵・防滴:IP54
本体寸法:122×115×195mm
製品重量:約0.97kg(電池含む)
