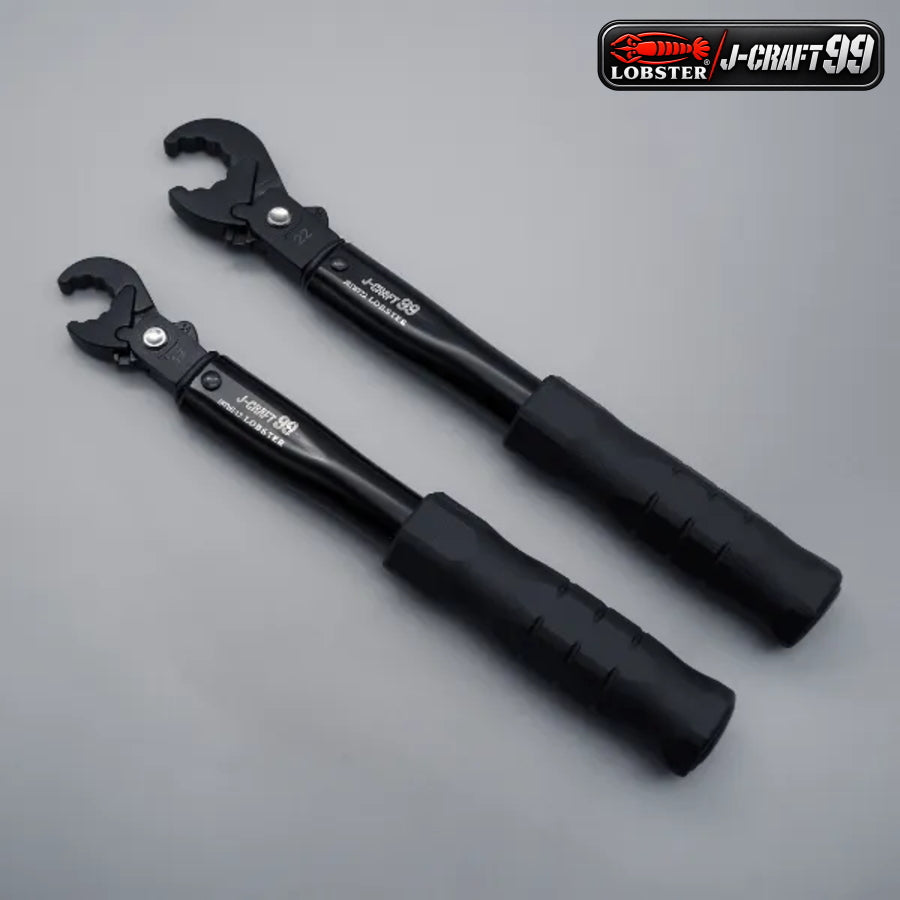

LOBSTER ロブテックス J-CRAFT99 エアコンフレアトルクレンチ JBTWF17 JBTWF22 1/4インチ 2分 3/8インチ 3分 対辺17mm 22mm 16N・m 38N・m 単能型 クリック式 ワンタッチ着脱 校正証明書付き 冷媒配管 フレアナット締付 エアコン工事 空調工具

LOBSTER / J-CRAFT99 / FLARE TORQUE WRENCH

締め付けトルクを、
確かな作業基準に。
クリックで完了を確認。

エアコン冷媒配管のフレアナット締め付けに。単能型トルク設定、クリック式通知、ワンタッチ着脱構造を備えたJ-CRAFT99 エアコンフレアトルクレンチ。

フレアナットにセットする。設定トルクまで締め付ける。音と手応えで確認する。

エアコンの据付工事では、冷媒配管を接続するためにフレアナットを締め付ける工程があります。接続する銅管のサイズ、フレアナットの対辺寸法、必要な締め付けトルクに合った工具を選ぶことが重要です。

LOBSTER（ロブテックス）J-CRAFT99 エアコンフレアトルクレンチは、冷媒配管の接続作業に合わせた形状とサイズを採用したフレアナット専用の単能型トルクレンチです。

1/4インチ（2分）・対辺17mm・16N・mのJBTWF17と、3/8インチ（3分）・対辺22mm・38N・mのJBTWF22をラインアップ。使用する冷媒配管と必要な締め付け条件に合わせて選択します。

設定トルクに達すると、クリック式通知機構が「カチッ」という音と手応えで締め付け完了を知らせます。締め付け後はワンタッチ着脱構造により、工具本体を片手で簡単に取り外せます。

両モデルともトルク精度±4％。繰り返しの現場作業に対応する堅牢な構造を採用し、製造時の校正証明書が付属します。

01 / FLARE NUT APPLICATION

冷媒配管の接続作業に合わせたフレアナット専用設計

エアコン工事でフレアナットを締め付ける際は、銅管サイズとフレアナットの対辺寸法を確認し、必要なトルクに合った工具を使用します。

本製品は、フレアナットの締め付けに向けた専用形状。JBTWF17は1/4インチ（2分）・対辺17mm、JBTWF22は3/8インチ（3分）・対辺22mmに対応しています。

例えば1/4インチの配管を接続する場合、対象フレアナットが対辺17mmで、必要な締め付けトルクが16N・mであることを確認してJBTWF17を使用します。配管サイズだけでなく、フレアナット寸法と必要トルクまで確認することが選び方のポイントです。

02 / PRESET TORQUE

あらかじめ設定されたトルクで締め付ける単能型

J-CRAFT99 エアコンフレアトルクレンチは、単能型トルク設定を採用しています。作業ごとに設定値を任意変更する方式ではなく、品番ごとに定められたトルクで締め付ける構造です。

JBTWF17は16N・m、JBTWF22は38N・m。例えば同じ条件のフレアナットを複数箇所で締め付ける場合、設定されたトルク値を基準に作業できます。

あらかじめ設定されたトルク値で作業することにより、締め付け作業のバラつきを防ぎます。16N・mと38N・mを一本の工具で切り替える製品ではないため、使用条件に合った品番を選択してください。

03 / CLICK NOTIFICATION

「カチッ」という音と手応えで、設定トルクへの到達を通知

フレアナットにトルクレンチをセットしてハンドルを操作すると、設定されたトルク値に達した際にクリック式通知機構が作動します。

例えばJBTWF17なら16N・m、JBTWF22なら38N・mへの到達を、音と手応えで確認できます。

エアコン冷媒配管のフレアナットを締め付ける作業で、設定トルクへの到達を確認するための機構です。クリックは設定トルクへの到達を知らせるものであり、配管接続部の気密性や施工状態全体を保証するものではありません。

04 / ONE-TOUCH RELEASE

締め付け後は片手で取り外せるワンタッチ着脱構造

冷媒配管の接続作業では、フレアナットを締め付けた後、工具を取り外して次の作業へ移る工程があります。

本製品はワンタッチ着脱構造を採用。工具本体を片手で簡単に取り外すことができます。

例えば締め付け中にクリックを確認した後、着脱構造を利用して工具を取り外します。締め付け作業だけでなく、その後の取り外し動作まで考え、現場作業の効率化をサポートする仕様です。

05 / TORQUE ACCURACY

トルク精度±4％。締め付け管理に必要な数値を明示

両モデルともトルク精度は±4％。設定トルクと精度をあわせて確認し、冷媒配管のフレアナット締め付け作業に使用する工具を選べます。

JBTWF17は16N・m、JBTWF22は38N・mという異なる設定値ですが、トルク精度±4％は共通仕様です。単能型トルク設定とクリック式通知を組み合わせ、設定された締め付け条件を基準に作業します。

06 / DURABLE CONSTRUCTION

現場での繰り返し使用に対応する高耐久・堅牢構造

エアコンの据付工事や冷媒配管接続など、フレアナットの締め付け作業を繰り返す場面に向けた堅牢な構造を採用しています。

高耐久・高精度を特徴とし、設定トルクに達したことをクリックで知らせる構造です。具体的な耐用年数や使用可能回数を示すものではありません。

07 / CALIBRATION CERTIFICATE

製造時の校正証明書が付属

JBTWF17・JBTWF22ともに、製造時の校正証明書が付属します。

エアコン工事で使用するトルクレンチの品番・設定値・精度を確認し、校正に関する書類をあわせて管理したい場合に確認できる付属品です。製造時の校正証明書であり、使用開始後の再校正や将来にわたる精度保証を意味するものではありません。

2分用は16N・m。3分用は38N・m。

銅管サイズ・フレアナット対辺寸法・設定トルクの3点を確認してお選びください。

品番別ラインアップ

こんな作業・使用シーンに

• エアコンの据付工事：冷媒配管のフレアナットを指定トルクで締め付ける作業。
• 1/4インチ（2分）の冷媒配管接続：対辺17mm・16N・mの条件に対応するJBTWF17を使用する場面。
• 3/8インチ（3分）の冷媒配管接続：対辺22mm・38N・mの条件に対応するJBTWF22を使用する場面。
• 締め付けトルクの管理：単能型トルクレンチで設定値への到達をクリックで確認する作業。
• 締め付け後の工具取り外し：片手で取り外せるワンタッチ着脱構造を使用する工程。
• 校正に関する書類の管理：製造時の校正証明書付き工具を導入する場合。

ご購入前の確認事項

JBTWF17とJBTWF22は、銅管サイズ・対象フレアナットの対辺寸法・設定トルクが異なります。使用する冷媒配管の指定条件をご確認ください。

本製品は単能型トルクレンチです。16N・mと38N・mを一本の工具で切り替える方式ではありません。

クリック式通知は設定トルクへの到達を知らせるもので、接続部の気密性や施工状態全体を保証するものではありません。

付属するのは製造時の校正証明書です。使用開始後の再校正や将来にわたる精度保証を意味するものではありません。

フレアナット専用設計のため、適合が確認できないナットや指定トルクが異なる接続部への使用を前提としないでください。

重要仕様まとめ

• メーカー：LOBSTER（ロブテックス）
• シリーズ：J-CRAFT99
• 商品名：エアコンフレアトルクレンチ
• JBTWF17：1/4インチ（2分）／対辺17mm／16N・m／全長252mm／重量410g／JAN 4963202016162
• JBTWF22：3/8インチ（3分）／対辺22mm／38N・m／全長265mm／重量450g／JAN 4963202016179
• 単能型トルク設定／トルク精度±4％
• 設定トルクへの到達を知らせるクリック式通知機構
• 片手で取り外せるワンタッチ着脱構造
• フレアナット専用設計／高耐久・堅牢構造
• 付属品：製造時の校正証明書
