LOBSTER ロブテックス J-CRAFT99 エアコンレベル JBLLK20 水平器 200mm マグネット付き 軽量薄型 60g 水平 垂直 45度 アクリル気泡管 蓄光 蛍光イエロー V溝 パイプ測定 エアコン据付板 水平出し 電気工事 空調工事

LOBSTER / J-CRAFT99 / AIR CONDITIONER LEVEL

エアコン据付板の水平確認を、
軽く、薄い一本で。

強力マグネット、水平・垂直・45°のアクリル気泡管、パイプ測定用V溝を搭載。J-CRAFT99 エアコンレベル JBLLK20。

据付板に当てる。気泡を確認する。必要な水平を測る。

エアコンの室内機を取り付ける際、据付板の位置を合わせ、水平を確認する工程があります。水平器をどこに当てるか、測定中にどのように保持するかが作業上のポイントになります。

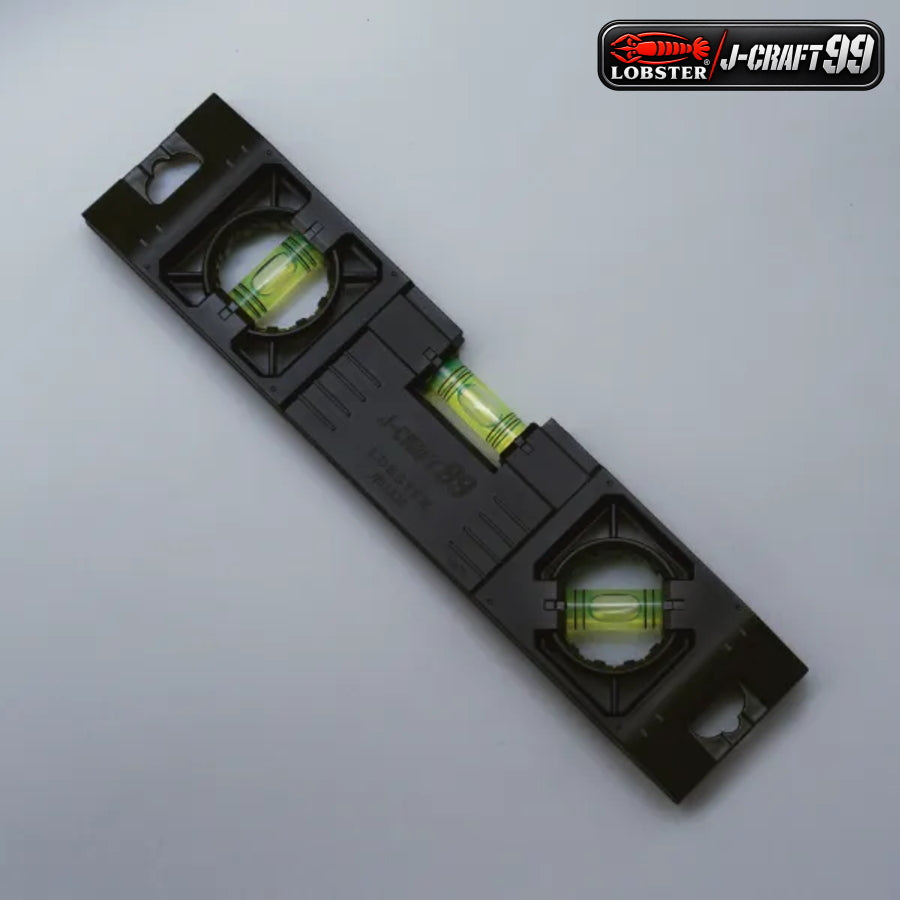

LOBSTER（ロブテックス）J-CRAFT99 エアコンレベル JBLLK20は、エアコン据付板の取り付け作業に向けた軽量薄型の水平器です。全長200mm、高さ44mm、厚さ14mm、重量60gの本体に、強力マグネットを内蔵しています。

例えば、磁石が吸着する金属製の据付板へ水平器を当てる場合。マグネットを利用して測定位置に吸着させ、水平気泡管の気泡位置を確認します。測定する位置を変更する場合は、対象物へ当て直して使用します。

水平・垂直・45°の3方向に対応するアクリル気泡管を搭載。板状の対象物だけでなく、パイプなどに当てて測定するためのV溝も備えています。

水平気泡管には蓄光機能を搭載。気泡管色は蛍光イエローです。フック穴を利用した壁掛け収納にも対応しています。

01 / AIR CONDITIONER INSTALLATION

エアコン据付板の取り付けに向けた軽量薄型水平器

エアコンの室内機を取り付ける前には、据付板の位置を合わせ、水平状態を確認する作業があります。

JBLLK20は、この据付板の取り付け作業に向けた水平器です。例えば壁面へ据付板を取り付ける際、水平器を据付板に当て、気泡管内の気泡位置を確認します。必要に応じて据付板の位置を調整しながら水平状態を測定します。

本体は全長200mm、高さ44mm、厚さ14mm、重量60g。薄型の水平器として、測定対象へ当てる際の本体寸法や、工具箱に収納する際のスペースを確認して選べます。

02 / BUILT-IN MAGNET

強力マグネット内蔵。金属製の据付板などに吸着して測定。

エアコン据付板の水平を確認する際は、水平器を測定対象へ当てた状態で気泡の位置を読み取ります。

JBLLK20は強力マグネットを内蔵。磁石が吸着する金属部分に水平器を取り付けて使用できる構造です。

例えば、マグネットが吸着する据付板で水平を確認する場合。測定位置に水平器を吸着させて気泡を確認し、位置を変える際には付け直します。吸着の可否は、対象物の材質・表面形状・接触状態によって異なります。

03 / THREE MEASURING DIRECTIONS

水平・垂直・45°のアクリル気泡管を搭載

JBLLK20は、測定する方向に合わせて使い分けられる3種類のアクリル気泡管を備えています。

水平気泡管：エアコン据付板など、横方向の水平状態を確認する作業に。対象へ水平器を当て、気泡の位置を確認します。

垂直気泡管：縦方向に設置された部材などに水平器を当て、垂直状態を確認する場合に。

45°気泡管：斜め45°の状態を確認する作業に。測定対象の角度に合わせ、対応する気泡管を使用します。気泡管色は蛍光イエローです。

04 / V-GROOVE FOR PIPES

V溝付き。パイプなど丸みのある対象物の測定に。

水平器を当てる対象物は、平らな板状の部材だけではありません。パイプなど丸みのある部材では、測定位置に合わせて水平器を当てる必要があります。

JBLLK20は、パイプなどの測定に向けたV溝を備えています。例えばパイプの水平を確認する場合、V溝部分をパイプへ当て、水平気泡管の気泡位置を読み取ります。

測定対象の向きに応じて水平・垂直・45°の気泡管を使い分けられます。V溝に対応するパイプ径や材質は個別に示されていないため、対象物の形状を確認して使用してください。

05 / PHOSPHORESCENT VIAL

水平気泡管に蓄光機能。蛍光イエローの気泡管を採用。

水平器を使う際には、測定対象にレベルを当て、気泡管内の気泡位置を目で確認します。

JBLLK20は、水平気泡管に蓄光機能を備えています。蓄光は光を蓄える性質を利用する構造です。

気泡管色は蛍光イエロー。水平・垂直・45°のアクリル気泡管を搭載していますが、蓄光機能が付いているのは水平気泡管です。蓄光の持続時間や照射条件について、具体的な数値は示されていません。

06 / SENSITIVITY & ACCURACY

感度0.50mm/m・精度±2.50mm/m以内

水平器を選ぶ際は、測定方向や本体寸法に加えて、感度と精度も確認したい仕様です。

JBLLK20の感度は0.50mm/m＝0.0286°、精度は±2.50mm/m＝±0.1432°以内です。

エアコン据付板に当てて水平を確認する場合や、パイプなどの測定を行う際、気泡管の測定仕様を確認して工具を選べます。感度と精度は異なる項目のため、それぞれの数値を確認してください。

07 / HANGING STORAGE

フック穴付きで壁掛け収納が可能

JBLLK20にはフック穴が設けられています。作業後はフック穴を利用して壁掛け収納が可能です。

例えば、作業場で水平器をフックに掛けて保管する場合。工具箱に収める方法に加えて、壁面へ掛けて管理できます。フックの形状や取付位置を確認して使用してください。

08 / LIGHTWEIGHT & SLIM BODY

全長200mm・厚さ14mm・重量60gの軽量薄型ボディ

JBLLK20は全長200mm、高さ44mm、厚さ14mm、重量60g。エアコン据付板の取り付け作業に向けた軽量薄型の水平器です。

据付板へレベルを当てる際の本体寸法や、工具箱へ収納して現場へ持ち運ぶときのスペースを確認できます。強力マグネット、3方向の気泡管、V溝、フック穴を備えた構成です。

据付板にはマグネット。パイプにはV溝。

測定対象に合わせて当て方を選び、水平・垂直・45°のアクリル気泡管で状態を確認します。

こんな作業・使用シーンに

• エアコン据付板の水平確認：室内機の取付板へ水平器を当て、気泡位置を確認しながら取り付ける作業。
• 磁石が吸着する金属部分での測定：強力マグネットを使って水平器を対象物に吸着させる場面。
• 水平・垂直・45°の確認：測定する方向に合わせてアクリル気泡管を使い分ける作業。
• パイプなどの測定：V溝を丸みのある測定対象に当てて気泡管を確認する場面。
• 蓄光付き水平気泡管での測定：水平気泡管の蓄光機能を確認して水平器を選ぶ場合。
• 軽量薄型の水平器の携帯：全長200mm、厚さ14mm、重量60gの本体を工具箱に収納して持ち運ぶ場面。
• 水平器の壁掛け保管：フック穴を利用して作業場などで収納する場合。

ご購入前の確認事項

マグネットの吸着可否は、測定対象の材質・形状・接触状態によって異なります。磁石が吸着する対象で使用してください。

V溝を使用する際は、測定対象のパイプ径や形状をご確認ください。対応するパイプ径は個別に示されていません。

蓄光機能は水平気泡管に搭載されています。垂直・45°気泡管について、同様の蓄光機能は明記されていません。

フック穴を使って壁掛け収納する際は、取付先の形状を確認してください。フックの付属有無・対応寸法は個別に示されていません。

重要仕様まとめ

• メーカー：LOBSTER（ロブテックス）
• シリーズ：J-CRAFT99
• 商品名：エアコンレベル
• 品番：JBLLK20／JAN：4963202016599
• 全長200mm／高さ44mm／厚さ14mm／重量60g
• 感度：0.50mm/m＝0.0286°
• 精度：±2.50mm/m＝±0.1432°以内
• 水平・垂直・45°アクリル気泡管／蛍光イエロー
• 強力マグネット内蔵／パイプ等の測定用V溝
• 水平気泡管に蓄光機能
• フック穴付き／壁掛け収納可能
