LOBSTER / J-CRAFT99 / SPIRAL STEP DRILL

穴径を選ぶ。
段階的に切削する。
スパイラル刃のステップドリル。

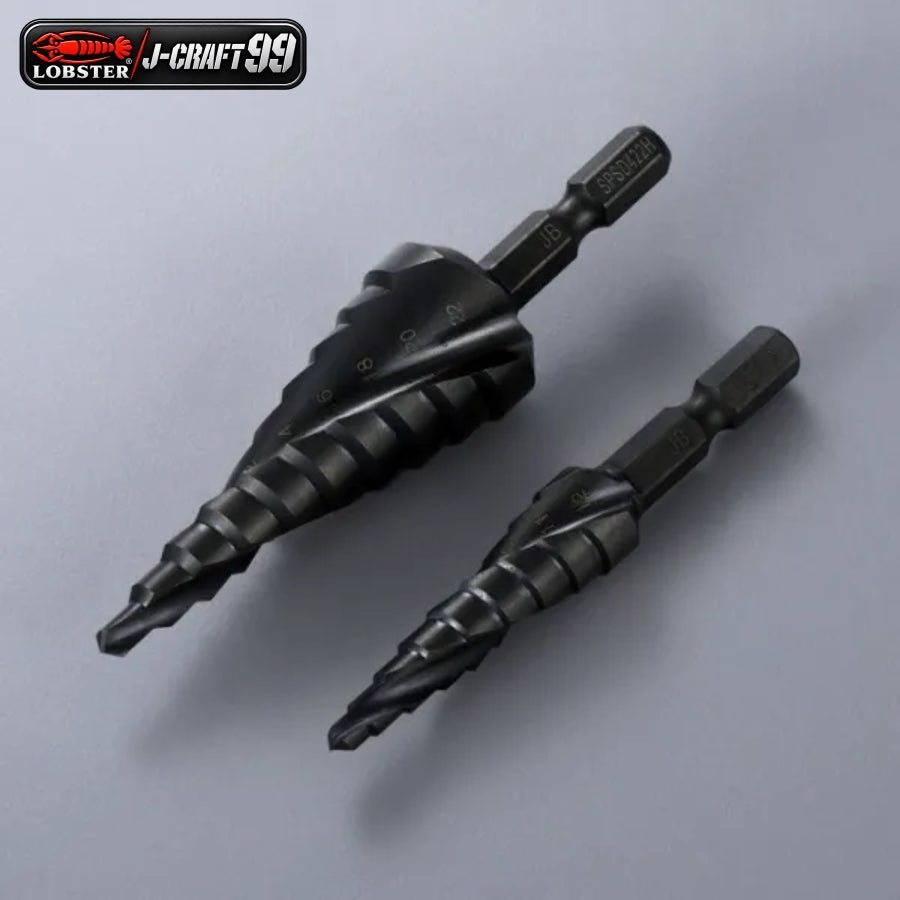

4～12mmの9段、4～22mmの10段から選択。スパイラル形状とAlCrNコーティングを採用したJ-CRAFT99 スパイラルステージドリル。

鉄板、ステンレス板、木材、プラスチック。必要な穴径に合わせて段を選ぶ。

板材の穴あけでは、加工する材料の種類と板厚、必要な穴径を確認してドリルを選びます。例えば、鉄板に6mmの穴をあけた後、別の位置に8mmや10mmの穴をあける場合。それぞれの穴径に対応する段まで切削を進めます。

LOBSTER（ロブテックス）J-CRAFT99 スパイラルステージドリルは、ステップドリル・タケノコドリルとも呼ばれる段付き穴あけ工具です。1本の刃に複数の穴径を備え、必要なサイズの段を使用して穴あけを行います。

JBSPSD412Hは4～12mmの1mm刻み9段。JBSPSD422Hは4～22mmの2mm刻み10段。5mm・7mmなどの奇数径を使用する場合は412H、14mm・18mm・22mmなどの穴径を使用する場合は422Hが対応します。

刃形状にはスパイラル形状を採用。スクイ角が鋭利になり、ストレート溝と比較して切れ味が向上しています。さらにAlCrN（窒素アルミクロム）コーティングによって切粉の溶着を防ぎ、耐熱性・耐摩耗性に優れ、切れ味が持続する仕様です。

両モデルともシャンクは6.35mm六角軸、段幅4mm。最大穴あけ板厚は鉄板2.0mm、ステンレス1.6mm、木材・プラスチック3.0mmです。

01 / SPIRAL CUTTING EDGE

スパイラル形状でスクイ角を鋭利に。ストレート溝より切れ味を向上。

板材に穴をあける際は、ドリルの先端を穴あけ位置に合わせ、回転させながら切削を進めます。このとき材料に接触して切削する刃の形状が重要になります。

J-CRAFT99 スパイラルステージドリルは、スパイラル形状を採用することでスクイ角を鋭利に設計。ストレート溝と比較して切れ味を向上させています。

例えば鉄板に8mmの穴をあける場合。ドリルを回転させ、8mmの段まで切削を進めます。両モデルとも8mmの段を備えており、スパイラル形状の刃で加工する構造です。

02 / ALCRN COATING

AlCrN（窒素アルミクロム）コーティングで切粉の溶着を防止

鉄板やステンレス板の穴あけでは、ドリルが材料を切削する際に切粉が発生します。

本製品はAlCrN（窒素アルミクロム）コーティングを採用。切粉の溶着を防ぎ、耐熱性・耐摩耗性に優れ、切れ味が持続する仕様です。

スパイラル形状による刃の切れ味と、AlCrNコーティングによる特徴を組み合わせたステップドリルです。両モデルに共通する仕様で、鉄板・ステンレス板などの穴あけに使用します。

03 / MULTI-DIAMETER DRILLING

必要な穴径の段まで切削。9段と10段の2タイプ。

段付きドリルは、刃の段ごとに異なる穴径を備えています。穴あけ作業では材料の板厚と必要な穴径を確認し、対応する段まで切削を進めます。

例えば6mmと10mmの穴を別々に加工する場合。それぞれの穴径に合わせ、対応する段を使って穴あけします。

JBSPSD412Hは4～12mmの1mm刻み、JBSPSD422Hは4～22mmの2mm刻み。最大穴径だけでなく、途中の段に必要なサイズが含まれるかを確認して選べます。

04 / 6.35MM HEX SHANK

シャンク形状は6.35mm六角軸

両モデルとも工具への取付部分に6.35mm六角軸を採用しています。

例えば穴あけ作業の準備では、使用する工具側の保持方式と対応軸径を確認してドリルを取り付けます。シャンク形状だけで特定の電動工具への適合が確定するわけではないため、工具側の仕様と使用条件もご確認ください。

05 / WORKPIECE THICKNESS

鉄板2.0mm・ステンレス1.6mm・木材とプラスチック3.0mmまで

加工できる最大板厚は、材料の種類によって異なります。鉄板は2.0mm、ステンレスは1.6mm、木材・プラスチックは3.0mmです。

例えば厚さ2.0mmの鉄板に10mmの穴をあける場合。鉄板の板厚と必要な穴径を確認し、10mmに対応する段まで加工します。

本製品の段幅は4mmですが、最大穴あけ板厚とは異なる数値です。材料ごとに定められた最大板厚を確認して使用してください。

06 / MODEL SELECTION

1mm刻みで12mmまでか、2mm刻みで22mmまでか。

JBSPSD412Hは9段構成。4mmから12mmまでの1mm刻みで、5mm・7mm・9mm・11mmの奇数径を含みます。

JBSPSD422Hは10段構成。4mmから22mmまでの2mm刻みで、14mm・16mm・18mm・20mm・22mmの穴径を備えています。

422Hは最大径22mmですが、奇数径は含まれません。加工する穴径が選択する品番に含まれているかを確認してお選びください。

小径を細かく選ぶ9段。大径まで選ぶ10段。

JBSPSD412Hは4～12mm。JBSPSD422Hは4～22mm。穴あけサイズの違いが選択のポイントです。

各モデルの穴あけサイズ

JBSPSD412H｜9段・1mm刻み

4・5・6・7・8・9・10・11・12mm
全長71.5mm／重量20g

JBSPSD422H｜10段・2mm刻み

4・6・8・10・12・14・16・18・20・22mm
全長85.2mm／重量65g

こんな作業・使用シーンに

• 鉄板への穴あけ：最大板厚2.0mmまでの鉄板に、対応する穴径の穴をあける作業。
• ステンレス板への穴あけ：最大板厚1.6mmまでのステンレスで穴径を確認して切削する作業。
• 木材・プラスチックへの穴あけ：最大板厚3.0mmまでの材料に対応する段を使用する場面。
• 1mm刻みの穴径加工：5mm・7mm・9mm・11mmを含む4～12mmのJBSPSD412Hを使用する作業。
• 大きな穴径の加工：14mm・16mm・18mm・20mm・22mmを備えたJBSPSD422Hを使用する場面。
• AlCrNコーティングの段付きドリルを選ぶ場合：切粉の溶着防止、耐熱性・耐摩耗性、切れ味の持続を確認したい場面。

ご購入前の確認事項

JBSPSD412Hは4～12mmの9段、JBSPSD422Hは4～22mmの10段です。JBSPSD422Hには5mm・7mm・9mmなどの奇数径が含まれません。必要な穴径が含まれるモデルをお選びください。

最大穴あけ板厚は鉄板2.0mm、ステンレス1.6mm、木材・プラスチック3.0mmです。段幅4mmは最大穴あけ板厚を示す数値ではありません。

シャンクは6.35mm六角軸です。使用する工具側の取付方式と使用条件をご確認ください。

AlCrNコーティングを採用していますが、具体的な耐熱温度や使用可能回数について数値は示されていません。

重要仕様まとめ

• メーカー：LOBSTER（ロブテックス）／シリーズ：J-CRAFT99
• 商品名：スパイラルステージドリル（ステップドリル・タケノコドリル）
• JBSPSD412H：9段／4・5・6・7・8・9・10・11・12mm／全長71.5mm／20g／JAN 4963202015059
• JBSPSD422H：10段／4・6・8・10・12・14・16・18・20・22mm／全長85.2mm／65g／JAN 4963202015066
• 共通：スパイラル形状／AlCrNコーティング／6.35mm六角軸／段幅4mm
• 最大穴あけ板厚：鉄板2.0mm／ステンレス1.6mm／木材・プラスチック3.0mm
