LOBSTER / J-CRAFT99 / TAP DRILL

下穴をあける。
続けてネジ山を切る。
この1本で。

配電BOX・ブレーカーの取り付け、部品交換や修理時のタップ加工に。インパクトドライバーで使用できるJ-CRAFT99 タップドリル。

ネジ穴を新しく加工する。下穴からネジ切りまで連続して行う。

配電BOXや安全ブレーカー、漏電遮断器の取り付けなど、金属部分へネジで部品を固定する作業では、下穴をあけてからネジ山を形成する工程があります。

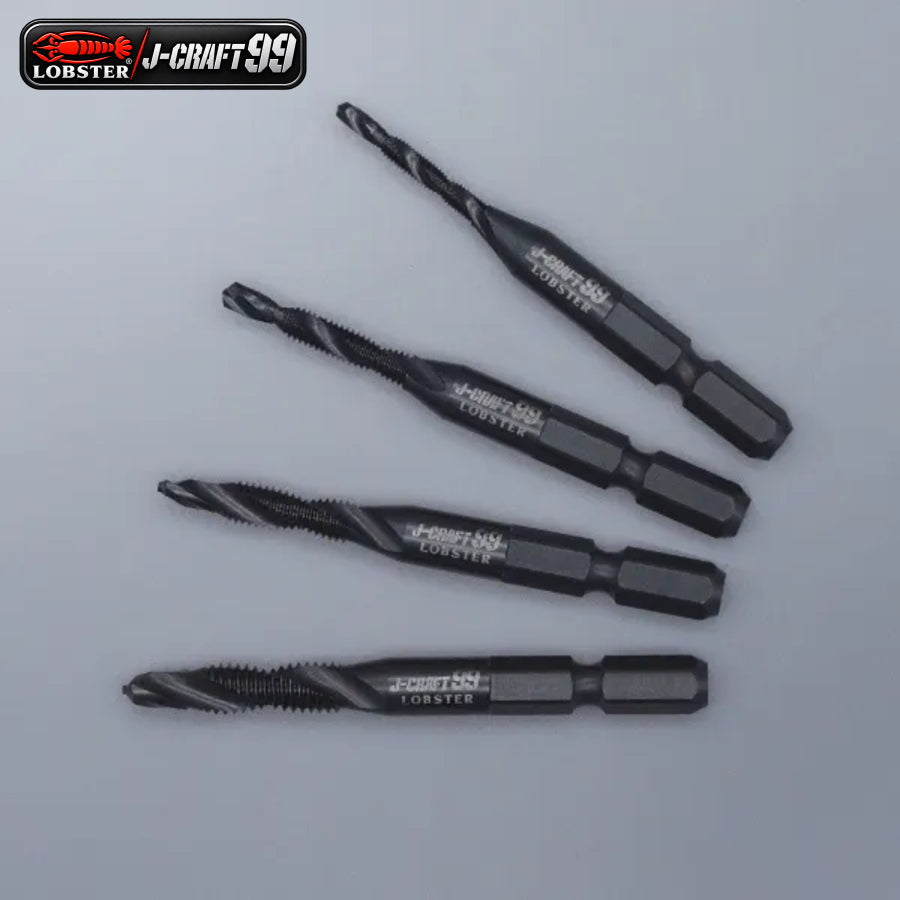

LOBSTER（ロブテックス）J-CRAFT99 タップドリルは、その下穴加工とネジ切りを1本で行える一体型工具です。先端側で下穴を形成し、続けてタップ部分でネジ山を加工する構造を採用しています。

例えば配電BOXの取り付けで、金属部材にM4×0.7のネジ穴が必要な場合。JBTDBH4を使用し、加工位置に先端を合わせて下穴加工を進め、続けてネジ山を形成します。

タップサイズはM3×0.5、M4×0.7、M5×0.8、M6×1.0の4種類をラインアップ。ネジの呼び径とピッチに合わせて選べます。

インパクトドライバーで使用可能。ホモ処理によって耐摩耗性を向上させており、電気設備の取り付け、部品交換や修理作業、金属部材へのネジ穴加工などに使用します。

01 / DRILL & TAP

下穴加工とネジ切りを1本で行える一体型タップドリル

金属部材にネジ穴を形成する際には、ネジを取り付ける位置に下穴をあけ、続けてネジ山を切る工程があります。

J-CRAFT99 タップドリルは、下穴加工用のドリル部分とネジ切り用のタップ部分を一体化した構造です。先端を加工位置に合わせ、回転させながら下穴を形成し、続けてタップ部分でネジ山を加工します。

例えばM5×0.8のネジ穴が必要な場合。JBTDBH5を使用して下穴加工からネジ切りまで連続して行います。金属部材へのネジ止めに向けた穴加工、配電BOXの取り付け、部品交換や修理時のタップ加工に使用できます。

02 / IMPACT DRIVER COMPATIBLE

インパクトドライバーで使用可能

本製品はインパクトドライバーで使用可能なタップドリルです。必要なタップサイズを選び、使用する工具へ取り付けて下穴加工とネジ切りを行います。

例えばM4×0.7のネジ穴を加工する場合、JBTDBH4を用意して加工位置へ先端を合わせます。インパクトドライバーに対応していますが、特定機種や推奨回転数、使用モードについては個別の指定がないため、工具側の仕様と作業条件をご確認ください。

03 / HOMO TREATMENT

ホモ処理を施し、耐摩耗性を向上

下穴加工ではドリル部分、ネジ切りではタップ部分が材料に接触して切削を行います。本製品はホモ処理を施し、耐摩耗性を向上させています。

例えば金属部材へM3×0.5のネジ穴を加工する際、JBTDBH3のドリル部分で下穴を加工し、続けてタップ部分でネジ山を形成します。ホモ処理は4品番すべてに共通する仕様です。

04 / ELECTRICAL INSTALLATION

配電BOX・安全ブレーカー・漏電遮断器の取り付け時に

配電BOX、安全ブレーカー、漏電遮断器を取り付ける作業では、金属部分にネジ穴を加工する場合があります。

例えば配電BOXの取り付けでM4×0.7のネジ穴が必要な場合、JBTDBH4を選びます。必要な加工位置を確認し、下穴からネジ切りまで連続して行います。

取り付ける部品や機器によって必要なネジ寸法は異なります。特定のブレーカーや配電BOXとの一律の適合を示すものではないため、ネジの呼び径・ピッチと加工条件をご確認ください。

05 / REPAIR & MAINTENANCE

部品交換・修理作業でのネジ穴加工に

部品交換や修理では、交換する部品をネジで固定するため、金属部分に新しくネジ穴を加工する場面があります。

例えばM6×1.0のネジ穴が必要な場合、JBTDBH6を使用します。先端で下穴を形成し、続けてタップ部分でネジ山を加工。必要なネジサイズに合わせてタップドリルを選び、固定用のネジ穴を形成する作業に使用します。

06 / FOUR TAP SIZES

M3・M4・M5・M6。呼び径とピッチで選べる4タイプ

ネジ穴を加工する際は、ネジの呼び径だけでなくピッチも確認する必要があります。J-CRAFT99 タップドリルはM3×0.5、M4×0.7、M5×0.8、M6×1.0をラインアップしています。

各品番はタップサイズだけでなく、全長・ドリル長・タップ長・重量も異なります。ドリル長やタップ長は製品各部の寸法であり、最大加工板厚や加工可能な穴深さを示す数値ではありません。

必要なのはM3、M4、M5、M6？

ネジの呼び径とピッチを確認して選択。下穴加工とネジ切りを1本で行います。

品番別JANコード

JBTDBH3（M3×0.5）：4963202017077

JBTDBH4（M4×0.7）：4963202017084

JBTDBH5（M5×0.8）：4963202017114

JBTDBH6（M6×1.0）：4963202017121

こんな作業・使用シーンに

• 配電BOXの取り付け：金属部分にネジ穴を形成し、部品を取り付けるためのタップ加工。
• 安全ブレーカー・漏電遮断器の取り付け：使用するネジの呼び径とピッチに合わせたネジ穴加工。
• 部品交換・修理作業：交換する部品をネジ止めするため、金属部分へ新たにネジ穴を形成する作業。
• 金属加工でのネジ止め：下穴とネジ山を一体型工具で加工する場面。
• インパクトドライバーを使用したタップ加工：対応工具で下穴加工からネジ切りまで行う作業。

ご購入前の確認事項

品番ごとにタップサイズとピッチが異なります。使用するネジの呼び径とピッチをご確認ください。

インパクトドライバーで使用可能ですが、対応する特定機種・推奨回転数・使用モードについて個別の指定はありません。使用工具の仕様や作業条件をご確認ください。

加工可能な金属の種類や最大加工板厚、対応する穴深さについて、具体的な数値は示されていません。ドリル長・タップ長は各部の寸法であり、最大加工板厚とは異なります。

ホモ処理によって耐摩耗性を向上させていますが、具体的な耐用年数や使用可能回数は示されていません。

重要仕様まとめ

• メーカー：LOBSTER（ロブテックス）／シリーズ：J-CRAFT99
• 商品名：タップドリル
• JBTDBH3：M3×0.5／全長66mm／ドリル長4mm／タップ長13mm／19g／JAN 4963202017077
• JBTDBH4：M4×0.7／全長67mm／ドリル長5mm／タップ長14mm／20g／JAN 4963202017084
• JBTDBH5：M5×0.8／全長68mm／ドリル長6mm／タップ長15mm／21g／JAN 4963202017114
• JBTDBH6：M6×1.0／全長69mm／ドリル長7mm／タップ長16mm／23g／JAN 4963202017121
• 下穴加工とネジ切りを1本で行える一体型構造
• インパクトドライバー使用可能
• ホモ処理による耐摩耗性向上
