ツノダ圧着工具絶縁タイプ TPZ-2 TPZ-5 TPH-5 TPH-8 TSUNODA TTC 絶縁被膜付き圧着端子スリーブ絶縁被膜付閉端接続子用

¥6,480 JPY

セール売り切れ

税込。配送料はチェックアウト時に計算されます。

数量

在庫品は通常当日〜5営業日で出荷｜領収書発行可（詳細は下部FAQ）

まとめて選ぶほど、シンプルにお得。
カートに入れるだけで、割引は自動適用。
※2点以上で割引／最大5,000円
▶ 詳細を見る

絶縁被膜付き圧着端子・スリーブ、絶縁被膜付閉端接続子の圧着作業を、確実かつスムーズに進めるツノダの絶縁タイプ圧着工具

電気工事の現場で、適用サイズに合わせて圧着工具を選びたい場面に適したラインナップです。
仮押え機能で作業を進めやすく、トグル機構により必要な圧着力をラクに得られる設計です。
両面カラーマーカー、エラストマーグリップ、成型確認機構により、作業効率と確実性を両立します。

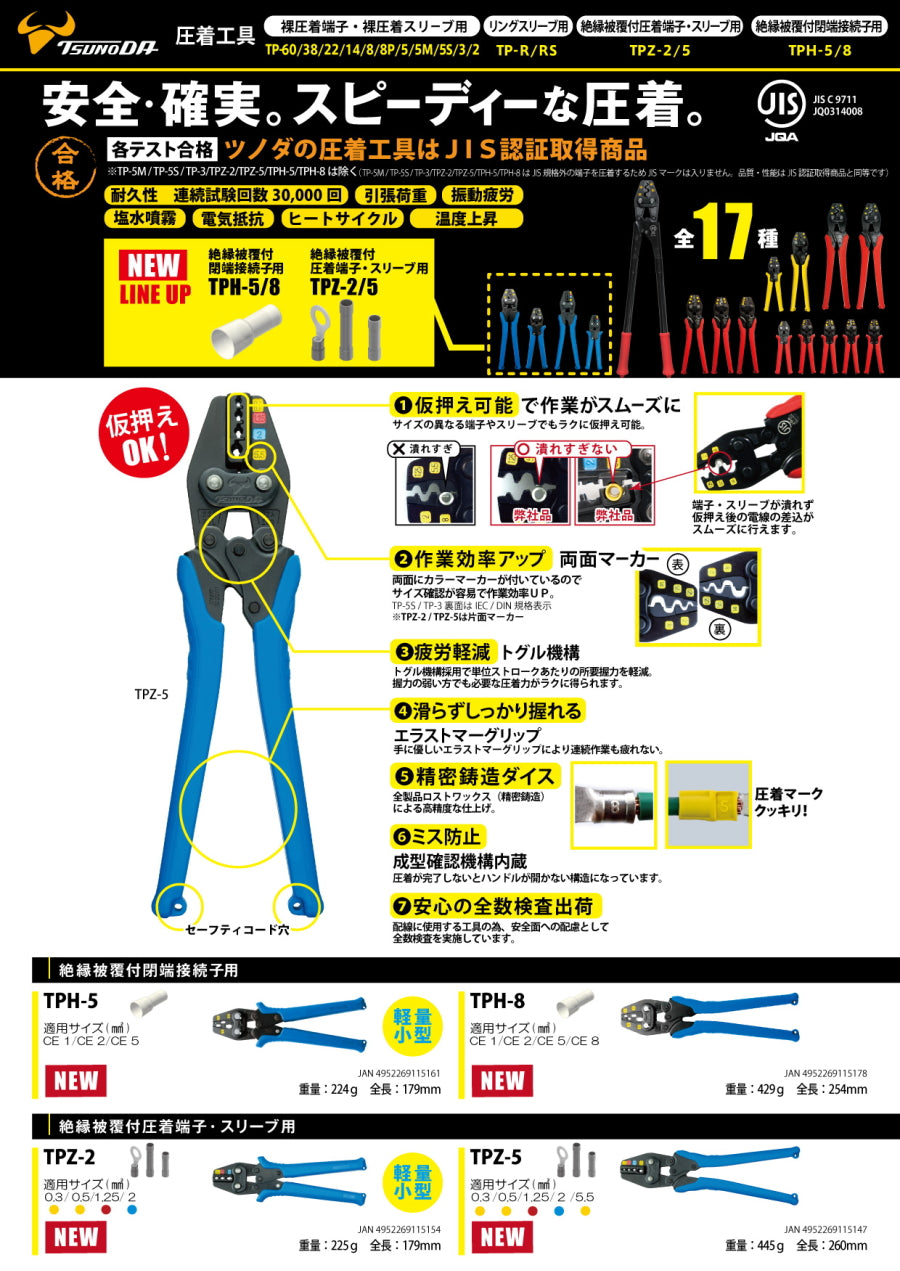

特長をひと目で確認

軽量コンパクトで使いやすい仮押え可能で作業がスムーズ両面カラーマーカー付きトグル機構採用圧着完了までハンドルが開かない構造エラストマーグリップ精密鋳造で圧着マーククッキリ成型確認機構内蔵安心の全数検査出荷ストラップ取り付け穴付き

共通仕様

用途	絶縁被膜付き圧着端子・スリーブ用 / 絶縁被膜付閉端接続子用
作業性	仮押え可能で作業がスムーズに進められます。
視認性	両面にカラーマーカーが付いているので、薄暗い場所でもサイズ確認が容易で作業効率ＵＰ。
機構	トグル機構採用で単位ストロークあたりの所要握力を軽減。必要な圧着力がラクに得られます。
ミス防止	圧着が完了しないとハンドルが開かない構造で、ミスを防止します。
グリップ	手に優しいエラストマーグリップにより連続作業も疲れません。
精度	精密鋳造ダイス（精密鋳造）による高精度な仕上り。
確認機構	成型確認機構内蔵。圧着が完了しないとハンドルが開かない構造です。
品質	安全面への配慮のため、安心の全数検査出荷実施。
携行性	グリップにはストラップ取り付け穴付きです。

型番別比較表

用途と適用サイズが異なるため、対象端子・スリーブ・閉端接続子に合わせて型番を選べるラインナップです。

型番	用途	適用サイズ（㎟）	重量	全長

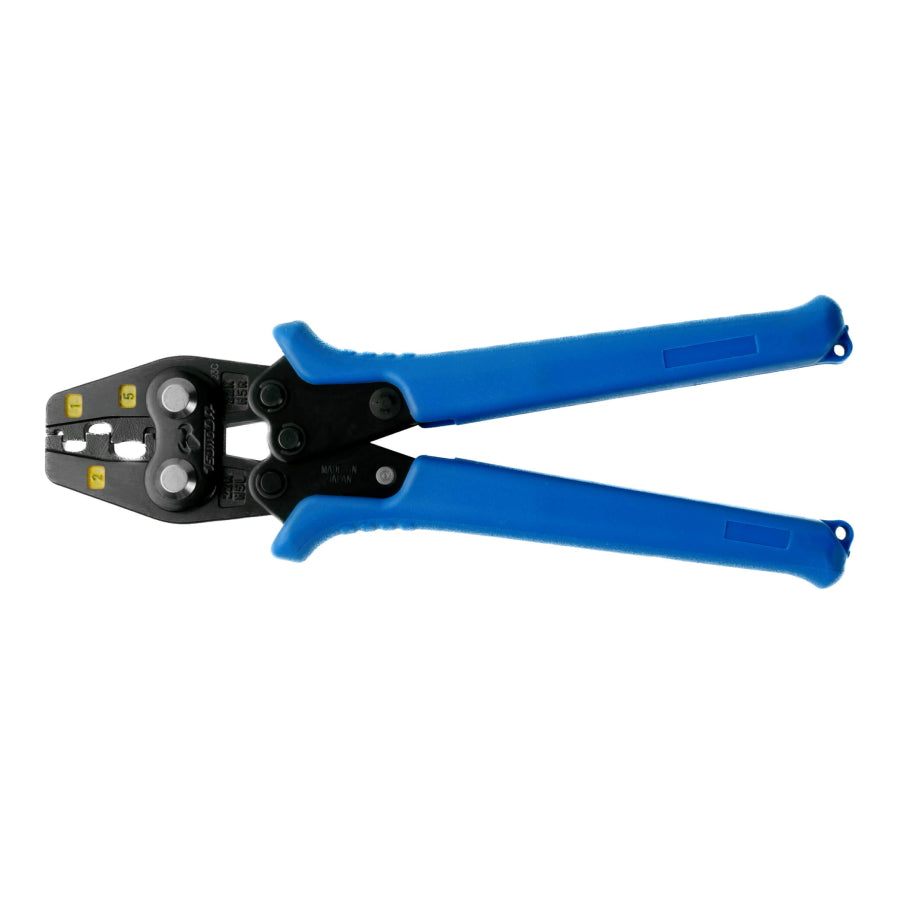

TPH-5	絶縁被覆付閉端接続子用	CE 1 / CE 2 / CE 5	224g	179mm

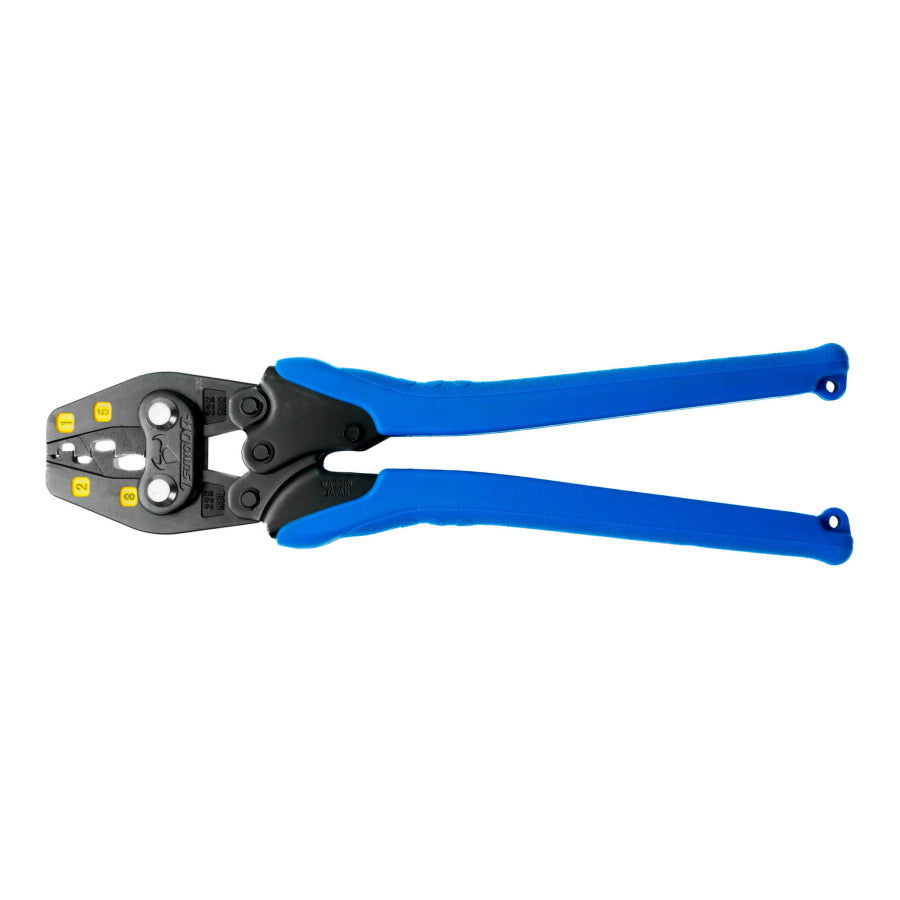

TPH-8	絶縁被覆付閉端接続子用	CE 1 / CE 2 / CE 5 / CE 8	429g	254mm
TPZ-2	絶縁被覆付圧着端子・スリーブ用	0.3 / 0.5 / 1.25 / 2	225g	179mm

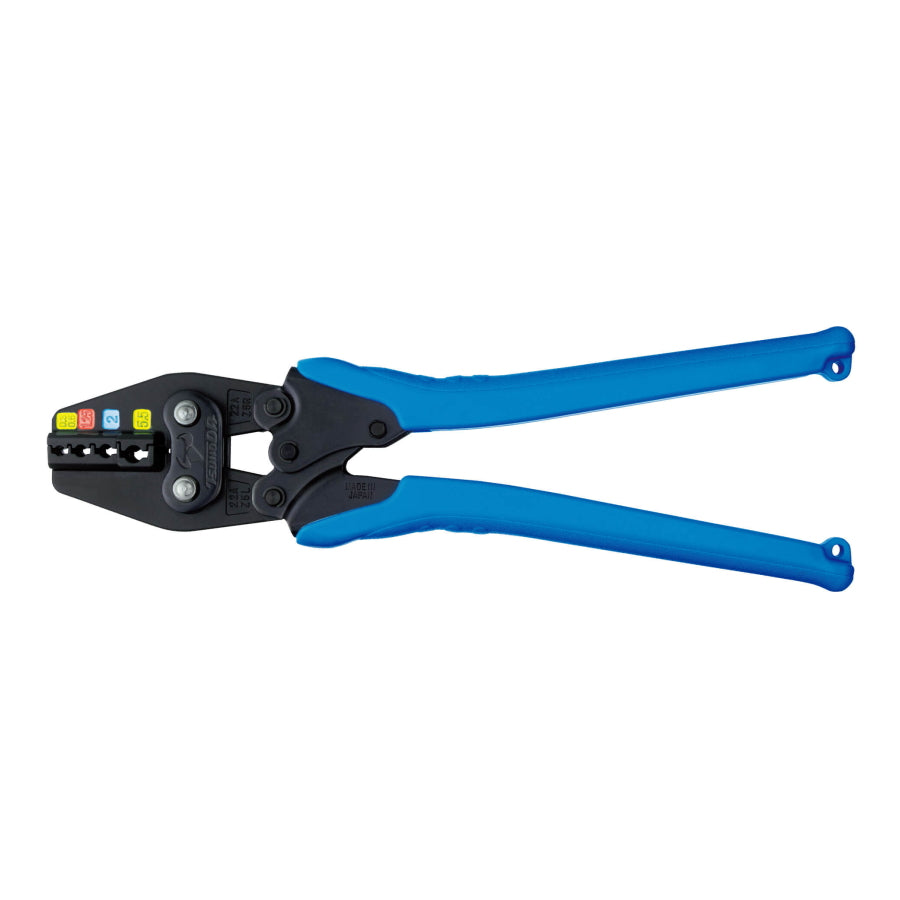

TPZ-5	絶縁被覆付圧着端子・スリーブ用	0.3 / 0.5 / 1.25 / 2 / 5.5	445g	260mm

詳細説明

仮押え可能	サイズの異なる端子やスリーブでもラクに仮押え可能。端子・スリーブが滑らず、仮押え後の電線の差込みがスムーズに行えます。
作業効率アップ	両面にカラーマーカーが付いているのでサイズ確認が容易で作業効率ＵＰ。TP-5S / TP-3 系統は IEC / DIN 規格表示、TPZ-2 / TPZ-5 は片面マーカーです。
疲労軽減	トグル機構採用で単位ストロークあたりの所要握力を軽減。握力の弱い方でも必要な圧着力がラクに得られます。
握りやすさ	手に優しいエラストマーグリップにより、連続作業でも疲れにくい仕様です。
精密鋳造ダイス	ダイスは日本製の高級鋼による精密鋳造で、高精度な仕上りに対応します。
ミス防止	成型確認機構内蔵。圧着が完了しないとハンドルが開かない構造になっています。
品質管理	安心の全数検査出荷。安全面への配慮として全数検査を実施しています。

ラインナップ案内

裸圧着端子・裸圧着スリーブ用	TP-60 / TP-38 / TP-22 / TP-8 / TP-8P / TP-14 / TP-2 / TP-5 / TP-5M / TP-5S / TP-3 →こちら
リングスリーブ用	TP-R / TP-RS →こちら
絶縁被膜付き圧着端子・スリーブ用 / 絶縁被膜付閉端接続子用	TPZ-2 / TPZ-5 / TPH-5 / TPH-8 →今ご覧いただいているページです。

重要仕様まとめ

商品名	ツノダ TSUNODA TTC 圧着工具絶縁タイプ TPZ / TPH
掲載型番	TPZ-2 / TPZ-5 / TPH-5 / TPH-8
用途	絶縁被膜付き圧着端子・スリーブ用 / 絶縁被膜付閉端接続子用
主な特長	軽量コンパクト、仮押え可能、両面カラーマーカー、トグル機構、圧着完了までハンドルが開かない構造、エラストマーグリップ、精密鋳造ダイス、成型確認機構内蔵、安心の全数検査出荷、ストラップ取り付け穴付き
型番別適用サイズ	TPH-5：CE 1 / CE 2 / CE 5 TPH-8：CE 1 / CE 2 / CE 5 / CE 8 TPZ-2：0.3 / 0.5 / 1.25 / 2 TPZ-5：0.3 / 0.5 / 1.25 / 2 / 5.5
